49, 50, 51회 문제

♦49회
➤동작 설명
1)PB3을 두번째 누르면 PL4가 점등되어 3초 후 소등되고,
PL5는 PL4가 소등된 후 1초 뒤 점등되어 3초 후 소등되며,
PL6은 PL5가 소등된 후 1초 뒤 점등되어 3초 후 소등되며,
1초 뒤 PL4가 다시 점등된다.
2) PB4를 누를 때까지 위 사항을 계속 반복 동작하며, PB4를 누르면 동작 중이던 PL4,PL5,PL6이 소등된다.
3)PLC 전원이 투입되면 PL3은 점등(2초)과 소등(1초)을 반복 동작한다.

➤회로도

♦50회
➤동작 설명
1)PB_ON을 누르면 PL1은 3초간 점등되고, PL2는 PL1소등 1초전에 점등되어 점등(2초)-소등(1초)-점등(1초)-소등(1초)-점등(1초)을 동작하며 PL3은 PL2 소등 후 점등(1초)-소등(1초)을 동작한다.
2) PB_OFF를 누르기 전까지 위 사항을 계속 반복 동작하며, PB_OFF를 누르면 동작 중이던 PL1, PL2, PL3,은 소등된다.
3) EOCR이 동작되면 X3 릴레이에 의하여 YL(점등(1초)-소등(1초)-점등(2초)-소등(1초)을 반복)이 동작하고, EOCR을 리셋하면 모든 동작은 멈춘다.

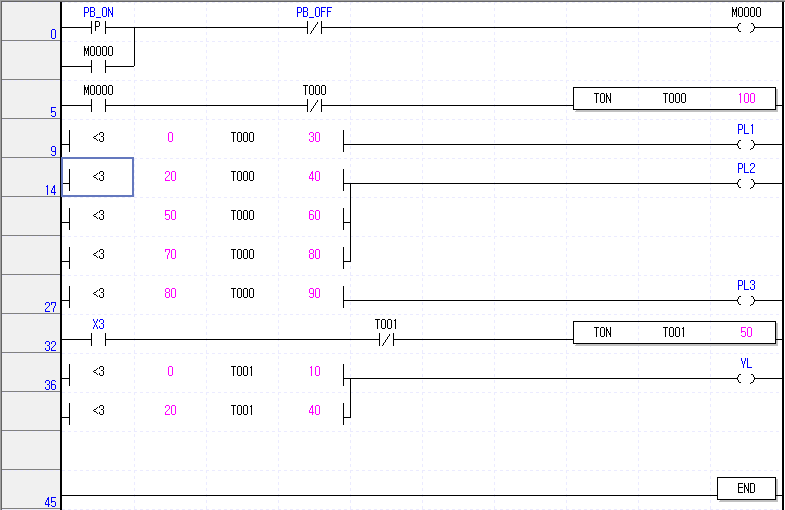

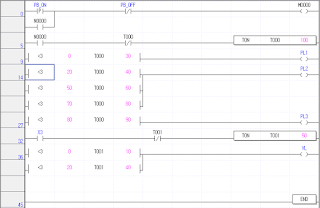

➤회로도

♦51회
➤동작 설명
1)PB6을 누른후 놓으면, PL1은 주어진 시간동안 점등과 소등(점5-소1-점1-소1-점5-소1)을 하고, PL2는 PL1이 점증된 1초 후 점등과 소등(점5-소1-점5)을 하며 PL3은 PL2가 점등된 1초 후 점등과 소등(점3-소1-점1-소1-점3-소2-점1)을 한다.
2) PB7의 입력이 들어오기 전까지 위 사항을 계속 반복 동작하게 되며, PB7을 누르면 동작 중이던 PL1,PL2,PL3은 모두 소등된다.
3) 제어 회로의 EOCR이 동작하면 X4가 여자되고, YL은 점등과 소등(점2-소1-점1-소1)을 반복하고, BZ는 YL점등 1초 후 동작과 정지(점1-소1-점2)를 반복한다.
EOCR이 복귀되면 YL과 BZ는 동작을 멈춘다.

➤회로도
