53, 54회 문제

⧫53회
➤ 동작 설명
1) PB3 스위치
PB3를 2번 누르면(PB3 카운터값 RESET),2초 지연 후 PL1이 동작되며, 3초 후 PL2가 동작되며, 4초 후 PL3가 동작 되며, 5초 후 PL4가 (on(1초)-off(1초)의 동작을 반복한다.

2) PB4 스위치
PB4를 2번 누르혐(PB4카운터 값 RESET), PL4 동작이 정지되며, 1초 후 PL3 동작이 정지되며, 2초 후 PL2 동작이 정지되며, 3초 후 PL1 동작이 정지 된다.

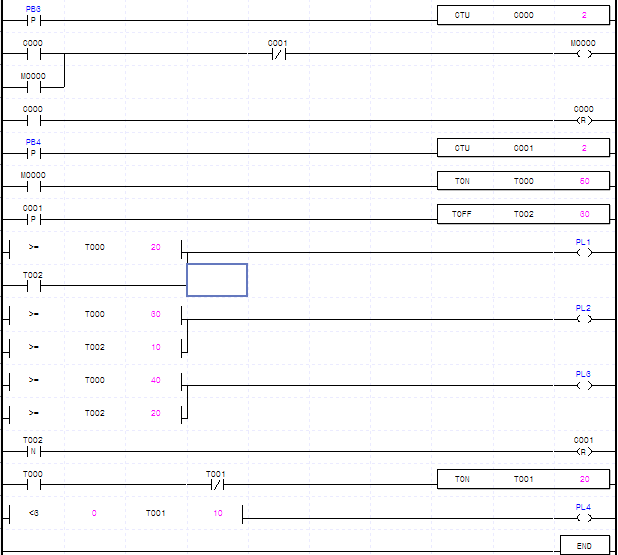

➤회로도

⧫54회
➤ 동작 설명
1) PB3 스위치를 2번째 누르면 PL1~ PL4는 다음과 같이 반복 동작한다.
-PL1 : ON(11) - OFF(1)
-PL2 : OFF(1)-ON(1)-OFF(1)-ON(5)-OFF(1)-ON(1)-OFF(1)
-PL3 : OFF(1)-ON(1)-OFF(2)-ON(3)-OFF(1)-ON(1)-OFF(3)
-PL4 : PL2와 PL3가 동시에 점등 될 때만 동작한다.

2) PB3 스위치를 6번째 눌렀다 떼면 동작 중인 PL1~PL4는 즉시 소등되며 PB3 스위치의 카운터 값은 RESET 된다.

3) PB4 스위치를 누르면 2)항 동작과 같다.

4) YL 동작 조건
- EOCR에 의해서 RY3가 여자되면 YL은 ON(2)-OFF(1)-ON(1)-OFF(2)를 반복 동작하고, RY3가 소자되면 YL은 동작을 멈춘다.

➤ 회로도
